- 16비트 마이크로 프로세스로 제어되는 PWM출력
- 출력주파수 0.1~400Hz PID피드백제어
- 펌프제어 & 에너지 절약
- 0~10V DC / 4~20mA 사용
- Freerun 또는 램프정비, 정·역 동작 기능
- V/F커버 조절가능. AVR가능(자동전압조절)
- 자동토크 부스트 & 슬립보상
- 16단계 속도제어 & 15단계 속도조절
- 오토튜닝 & 센스리스 벡트제어 가능

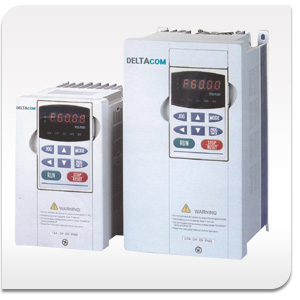

모델명 VFD-□□□B 007 015 022 037 055 075 110 150 185 220 300 370
최대 적용가능 모터출력(kW) 0.75 1.5 2.2 3.7 5.5 7.5 11 15 18.5 22 30 37
최대 적용가능 모터출력(HP) 1.0 2.0 3.0 5.0 7.5 10 15 20 25 30 40 50
출력 정격 출력 용량 (kVA) 1.9 2.5 4.2 6.5 9.5 12.5 18.3 24.7 28.6 34.3 45.7 55.0
정격 출력 전류(A) 5.0 7.0 11 17 25 33 49 65 75 90 120 145
정격 주파수(Hz)
입력 정격 입력 전류(A) 11.9/
5.7		 15.3/
7.6		 22/
15.5		 20.6 26 34 50 60 75 90 110 142
단상 (삼상 입력 전류) 7.0 9.4 14.0
정격 전압(V) 단상/삼상 180~264V 3상180~264V
제어특성 제어 시스템 SPWM(Sinusoidal Pulse Width Modulation,캐리어 주파수 1~15kHz)
출력 주파수 분해능 0.01Hz
과부하 한계 60초동안 정격 전류의 150%
가/감속 시간 0.1~3600초 (가/감속 시간을 위한 2가지의 독립적인 설정)

모델명 VFD-□□□B 007 015 022 037 055 075 110 150 185 220 300 370 450 550 750
최대 적용가능 모터출력(kW) 0.75 1.5 2.2 3.7 5.5 7.5 11 15 18.5 22 30 37 45 55 75
최대 적용가능 모터출력(HP) 1.0 2.0 3.0 5.0 7.5 10 15 20 25 30 40 50 60 75 100
출력 정격 출력 용량 (kVA) 2.3 3.2 4.2 6.5 9.9 13.7 18.3 24.4 28.9 34.3 45.7 55.6 69.3 84 114
정격 출력 전류(A) 2.7 4.2 5.5 8.5 13 18 24 32 38 45 60 73 91 110 150
입력 정격 입력 전류(A) 3.2 4.3 5.9 11.2 14 19 25 32 39 49 60 63 90 130 160
정격 전압(V) 3상 342~528V
제어특성 제어 시스템 SPWM((Sinusoidal Pulse Width Modulation,캐리어 주파수 1~15kHz)
출력 주파수 분해능 0.01Hz
과부하 한계 60초동안 정격 전류의150%
가/감속 시간 0.1~3600초(가/감속 시간을 위한 2가지의 독립적인 설정)

제어사양 제어시스템 SPWM제어
출력 주파수 범위 0.1~400Hz
주파수 설정 단위 0.01Hz
출력 주파수 분해능 0.01Hz
캐리어 주파수 1~15kHz사이 조정가능
토크 특성 자동토크 부스트, 자동 슬립보상
(초기토크 : 1Hz에서 150%)
점프 주파수 01.~400Hz 설정가능
가속/감속시간 0.1~3,600초(가속/감속 시간을 위한 4가지 독립 셋팅)
스톨방지레벨 정격전류의 비율로 설정

DC브레이킹

 동작주파수 0~400Hz, 0~25초
출발시간 0~25초, 정지시간 0~25초
브레이킹토크 대략20%, 브레이킹 유니트를 이용 125%까지 상향 가능
(1~15Hp는 내장)
동작제어 V/F 패턴 V/F패턴 조정가능
주파수 설정 키패드 ▲▼에 의한 조정
외부신호 -10~+10VDC, 0~10VDC, 4~20mA, 시리얼 통신(RS-485)
동작신호 키패드 RUN, STOP, JOG 에 의한 조정
외부신호 FWD/STOP, REV/STOP(RUN/STOP, FWD/REV)시리얼 통신(RS-485)
다기능 입력신호

다단계속도 0~15단, 2개의 가속/감속 시간 구별, 가속/감속 금지,
외부베이스 블록, 카운터 적용조그동작, 상향/하향 주파수 명령

다기능 출력신호

드라이브 동작, 주파수 도달 신호, 비상정지, 과토크 검출,
외부베이스 블록 검출, 저전압 검출, 키패드 또는 외부 시그널, 알람
아날로그 출력신호 아날로그 주파수/전류 신호 출력
냉각방식 자연냉각(1,2마력), 팬 냉각
기타기능

AVR, S-커브, 과전압, 과전류 스톨 방지, 오류 기록, 캐리어 주파수
조절가능,DC제동, 순간 정전 재시동, 자동 튜닝, 파라미터 잠금/리셋,
벡터 제어, 카운터, PID제어, Fan&Pump 제어, PLC, MODBUS 통신,
역회전 금지, PG피드백 제어, 비정상 리셋, 비정상 재시작,
디지털 주파수 출력, sleep/revival 기능, 마스터/보조 주파수,
첫번째/두번째 주파수 소스 선택
보호기능 자기진단, 과전압, 과전류, 저전압, 외부 오류, 모터과부하,
접지 오류, 과부하, 과열
디스플레이 키패드

8키, 5자리, 7세그먼트 LED : 5종류 LED 주운전주파수,
출력 주파수, 출력 전류, 사용자단위, 파라미터 설정,
RUN, STOP, RESET, FWD/REV, JOG
환경
 주위온도 -10℃+40℃(+50℃ 먼지 흡입 장지 커버 제외)
보관온도 -20℃~60℃
주위습도 상대습도 90% 이하(결로 없을 것)
설치장소 고도1,000m이하, 부식가스, 물기 또는 먼지로부터 보호
진동 20Hz 이하에서 9.8m/S2(1G),20~50Hz에서 5.88m/S2(0.6G)
